모든 PCB 생산라인이 완벽하게 운영되고 있다고 생각하시나요? 수천 개의 미세 부품이 밀집된 회로 기판에서 인간의 눈은 놓칠 수 있는 결함이 끊임없이 발생합니다. 바로 이 지점에서 자동 광학 검사, 즉 AOI 기술이 그 진가를 발휘합니다. 고해상도 카메라와 정밀 알고리즘으로 무장한 PCB AOI 검사는 불량률을 대폭 줄이고, 전체 생산 효율성을 획기적으로 높입니다. 본 글에서는 PCB 검사 방식 중 하나인 AOI 기술의 원리와 역할을 중심으로, 제조 품질 확보를 위한 핵심 전략을 소개합니다.

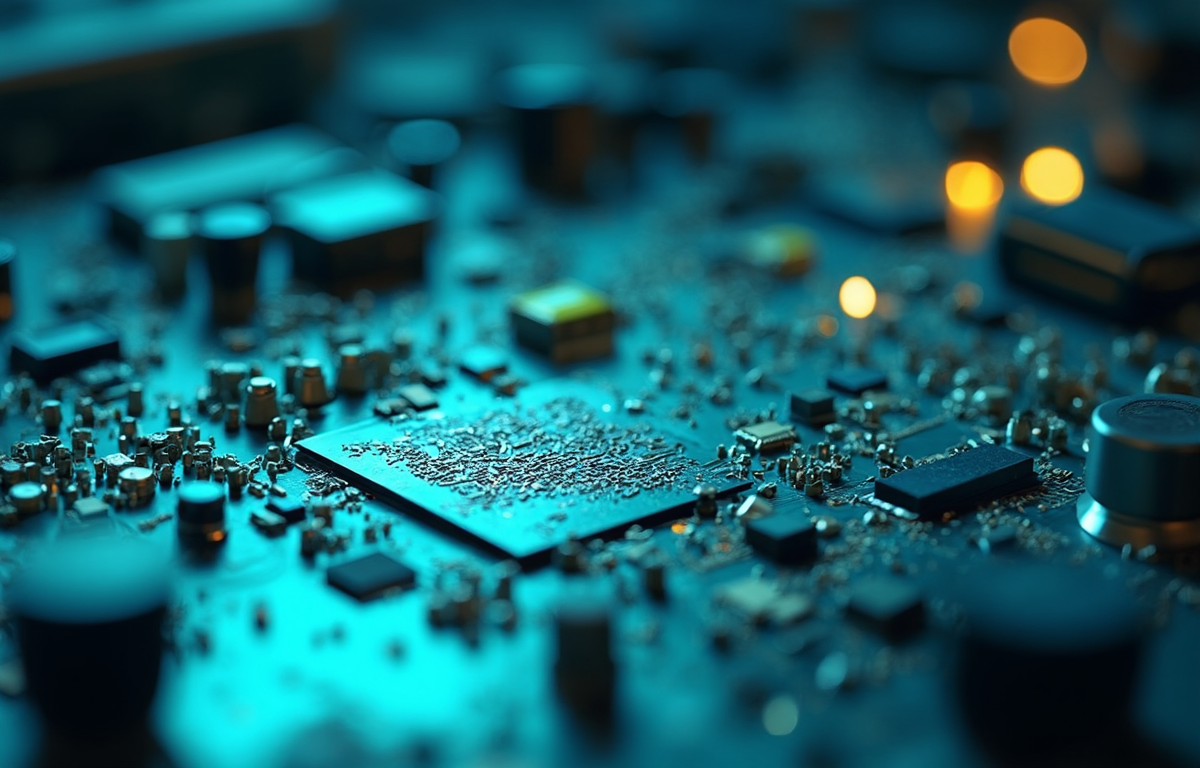

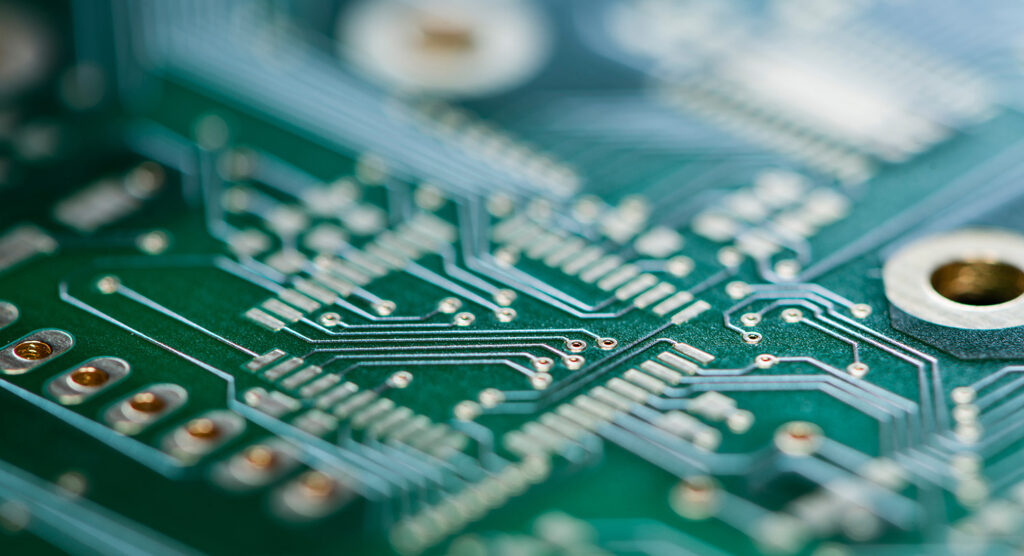

PCB AOI 검사란 무엇인가?
PCB AOI(Automated Optical Inspection) 검사는 전자 회로 기판에 발생할 수 있는 결함을 자동으로 찾아내는 시각 기반 검사 기술이에요.
쉽게 말해, 고해상도 카메라와 이미지 분석 기술을 이용해서 PCB 상의 부품이나 패턴에 문제가 없는지 살펴보는 과정입니다.
정확히 어떤 결함을 찾아내나요?
– 납땜 불량, 부품 누락, 역삽, 실장 위치 어긋남 같은 전형적인 결함들을 탐지합니다.
불량률은 제조 비용과 직결되기 때문에 AOI 기술은 현대 제조 공정에서 거의 필수에 가까워졌어요.
특히 SMT(Surface Mount Technology) 공정 이후에 AOI를 적용하면, 가공 중간 단계에서 문제를 조기에 발견할 수 있어 전체 라인의 효율이 올라갑니다.
다음은 AOI 검사의 기본 동작 원리예요:
- 고속 카메라로 PCB 이미지를 촬영
- 기준 데이터를 기반으로 이미지 비교 및 오류 식별
- 불량 정보 자동 저장 및 분류
AOI 검사는 사람 눈보다 빠르고 정확하게 작업을 수행하기 때문에 대량 생산 환경에서도 안정적인 품질 관리를 도와줘요.
또 하나 주목할 점은 프로그래밍 난이도가 낮아 다양한 제품 포맷에도 유연하게 대응할 수 있다는 거예요.
새로운 회로 기판이 투입돼도 간단한 수정만으로 기존 검사 시스템을 그대로 쓸 수 있기 때문에 확장성과 유지비 측면에서도 이점이 큽니다.
즉, PCB AOI 검사는 단순한 시각검사를 넘어 회로 생산 전반의 품질·생산성·비용 효율까지 한 번에 챙길 수 있는 핵심 공정이라고 볼 수 있습니다.

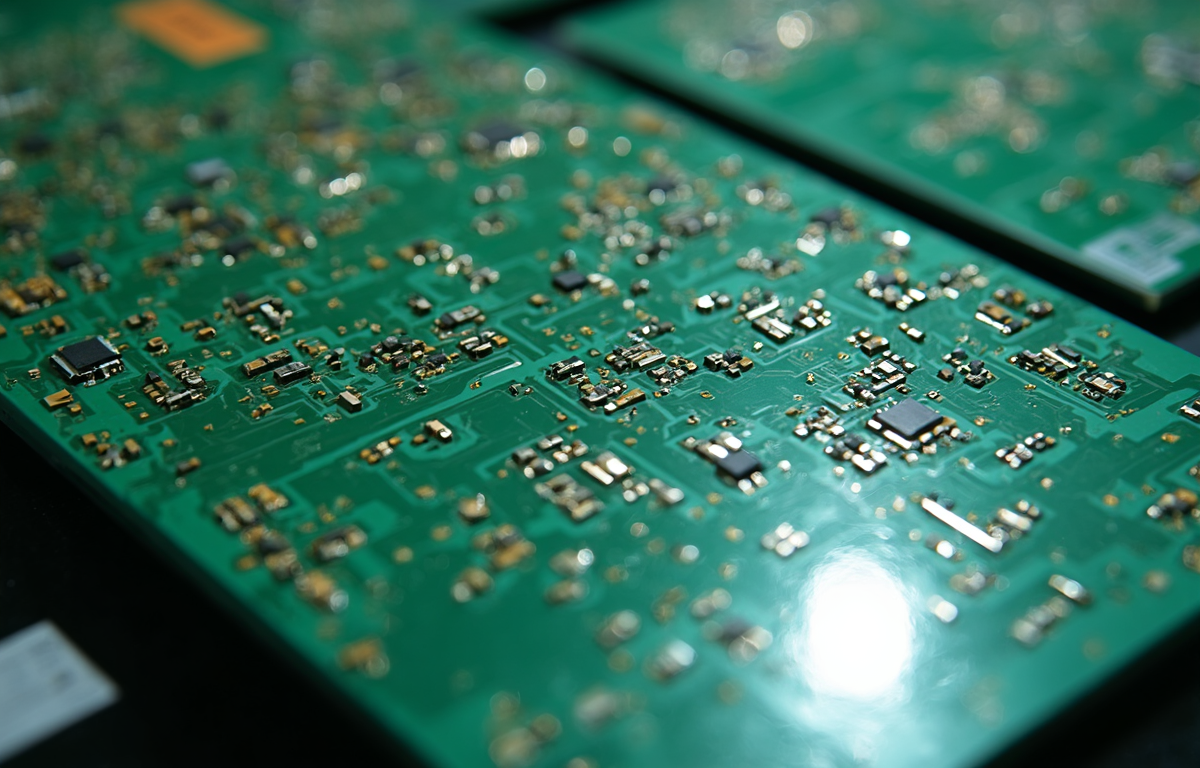

PCB AOI 검사의 장점
PCB AOI 검사의 가장 큰 장점은 품질을 빠르고 정확하게 보증할 수 있다는 점이에요.
사람의 눈으로 수작업 검사할 때 놓치기 쉬운 미세한 결함도 고해상도 카메라와 이미지 분석 알고리즘으로 거의 실시간에 가깝게 찾아낼 수 있어요.
그만큼 불량품이 출하되기 전에 적발될 확률이 높아지고, 클레임이나 AS 비용도 줄일 수 있습니다.
왜 AOI가 품질 보증에 유리할까요?
- 일관된 기준으로 검사: 피로 누적이나 컨디션 영향을 받지 않고 동일한 조건에서 반복 검사가 가능해요.
- 미세 결함 탐지 가능: 0.01mm 단위로 선폭 오류나 납땜 부족 등 작은 문제까지 캐치합니다.
이런 품질 확보 능력은 생산성에도 직접적인 영향을 줘요.
예전에는 사람 손과 눈으로 하나하나 보느라 생산 속도를 늦출 수밖에 없었는데, AOI 시스템을 도입하면 그 시간 자체가 획기적으로 줄어듭니다.
자동화가 가져오는 생산성 향상 효과
- 중간 불량 제거로 재작업 감소
- 생산 라인 병목 해소
- 동시 다회 검사 가능
결국 이 모든 효율성은 ‘비용 절감’으로 이어집니다.
다양한 부서가 이미 체감 중인데요, 생산팀은 재고 관리 비용이 줄고, 품질팀은 문제 원인 추적 과정에서 드는 인력 리소스를 확보하게 됩니다.
| 항목 | 전통 방식 | AOI 방식 |
|---|---|---|
| 검사 시간 | 20~30초/PCB | 3~5초/PCB |
| 불량 검출률 | 70~80% | 95% 이상 |
| 운영 인건비 | 높음 (숙련자 필요) | 낮음 (자동 운용) |
특히 소형 SMT 라인을 운영하는 기업들은 적은 인력으로 높은 스루풋(throughput)을 유지할 수 있어 ROI 측면에서도 확실한 효과를 보고 있어요.
AOI 하나로 검사 효율, 품질 신뢰도, 비용 절감이라는 세 마리 토끼를 동시에 잡는 셈입니다.
PCB AOI 검사 과정 및 기술
PCB AOI 검사는 기본적으로 두 단계로 진행돼요.
‘이미지 캡처 → 이미지 분석’ 순서인데, 이때 고해상도 카메라와 AI가 핵심 역할을 합니다.
가장 먼저 하는 일은 PCB 외형 전체를 촬영하는 일입니다.
라인 상에 놓인 기판을 빠르게 스캔하면서 상단 또는 멀티 앵글에서 고해상도로 이미지를 확보하죠.
불투명 부품이나 복잡한 납땜부위까지 문제없이 찍어낼 수 있도록 적절한 조명 조건까지 설정됩니다.
그다음엔 소프트웨어의 판단이 이어집니다.
여기서 ‘룰 기반’과 ‘AI 기반’ 시스템의 차이가 발생해요.

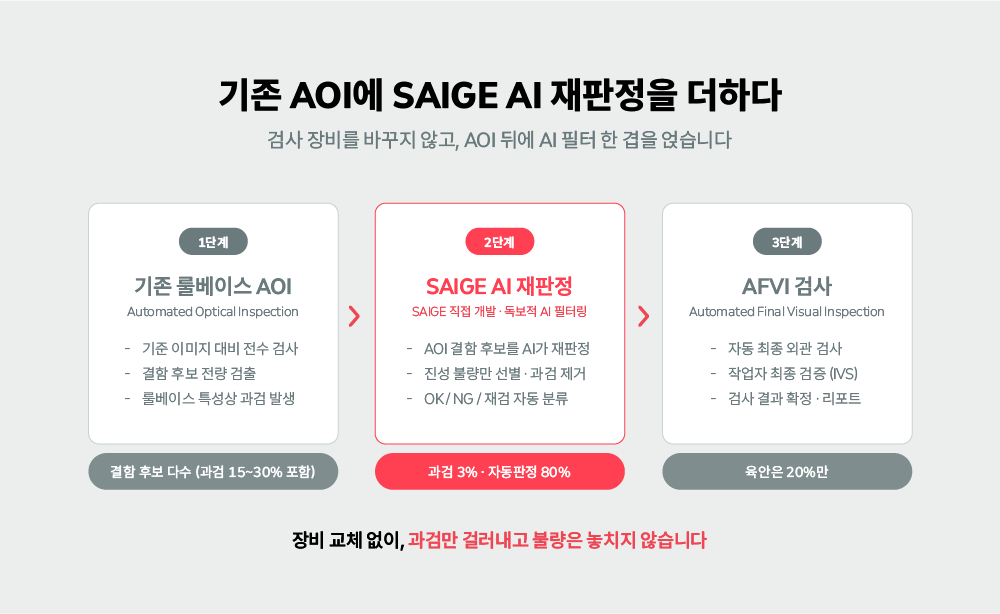

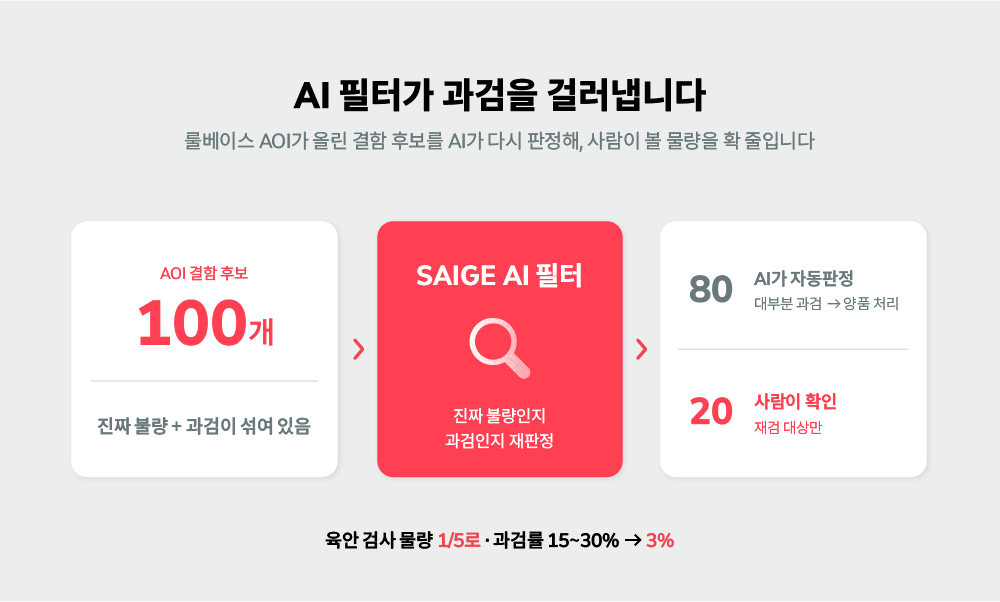

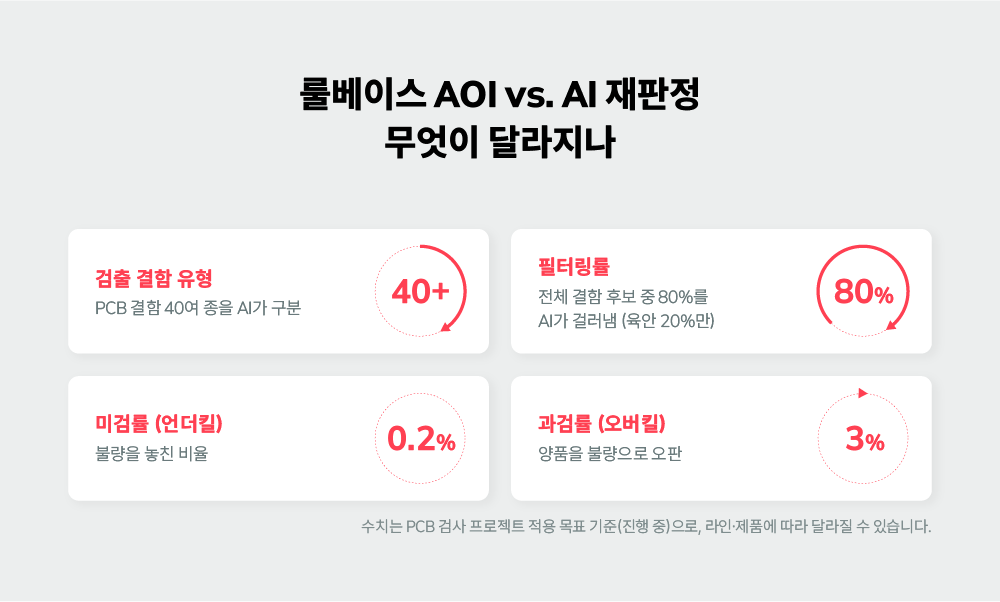

룰 기반 vs AI 기반 분석
- 룰 기반은 사전에 정의된 기준을 따라 움직입니다. 선 너비, 패턴 위치, 간격 등 ‘정답’을 입력해야만 검출이 가능했어요.
- 반면에 AI 기반 시스템은 직접 보고 배웁니다. 딥러닝 알고리즘이 수만 장의 데이터를 학습해서 결함 유형을 자동 분류하거나 오탐을 줄이는 식이에요.
그래서 딥러닝 기반 AOI는 부품이 살짝 회전했더라도 정상이면 정상으로 판단하고, 사람이 구분 못 할 만큼 미세한 크랙도 캐치할 수 있어요.
실제 검사 흐름 요약
| 단계 | 내용 |
|---|---|
| 1. 이미지 캡처 | 다각도에서 기판 촬영 (고속 & 고해상도) |
| 2. 데이터 전처리 | 조명 간섭 제거 및 특징 추출 준비 |
| 3. 이미지 분석 | 룰 기반 or AI 모델 통해 결함 탐지 |
| 4. 결과 분류 | 오탐 최소화하여 양/불 판정 및 기록 저장 |
특히 최근에는 AI 기술과 가상 결함 생성(Defect Synthesis) 기능까지 융합되면서, 실제 샘플이 부족할 때도 새로운 데이터로 모델 정확도를 높일 수 있게 되었습니다.
즉, AOI는 더 이상 단순 비전 인식 기술이 아니라, 제조 품질 혁신의 첫 단계예요.
빠르고 똑똑하게 불량을 판단하는 능력이 곧 공정 효율뿐 아니라 브랜드 신뢰까지 연결되는 시대니까요.
PCB AOI 검사 도입 시 고려사항
<<>>
PCB AOI 검사 시스템을 현장에 적용하려면 단순히 장비만 들여놓는 걸로 끝나지 않아요.
눈에 보이는 초기 비용 외에도 인프라 환경 구축, 인력 교육, 생산 라인 최적화까지 고려할 게 꽤 많습니다.
1. 도입 비용은 어느 정도 드나요?
보통 AOI 장비 한 대당 수천만 원에서 고급형은 억 단위를 넘기도 해요.
여기에 추가로 이미지 분석용 소프트웨어 라이선스, 서버 구축비, 네트워크 연동설계 등이 더해집니다.
예산 계획을 세울 땐 하드웨어 구매뿐 아니라 운영 요소까지 포괄하는 게 중요합니다.
2. 시설 인프라는 어떻게 준비해야 하나요?
AOI는 고속 데이터 처리와 즉각적인 피드백이 핵심이에요.
따라서 아래 조건을 갖춘 인프라가 구축돼야 정상적으로 가동됩니다.
- 고성능 PC 또는 서버
- 지속적인 온습도 유지 가능한 검사 환경
- MES(생산관리시스템)와의 연동 구조
- 전용 작업 공간 확보
이 기반이 불안정하면 오탐, 속도 저하 같은 문제가 반복됩니다.
3. 교육과 인력 확보는 필수인가요?
예, 완전 필수입니다.
초기에 엔지니어 1~2명 정도가 AOI 시스템 사용법, 결함 분류 기준, 리포트 분석법 등을 숙지해야 이후 다른 직원에게도 교육이 가능해져요.

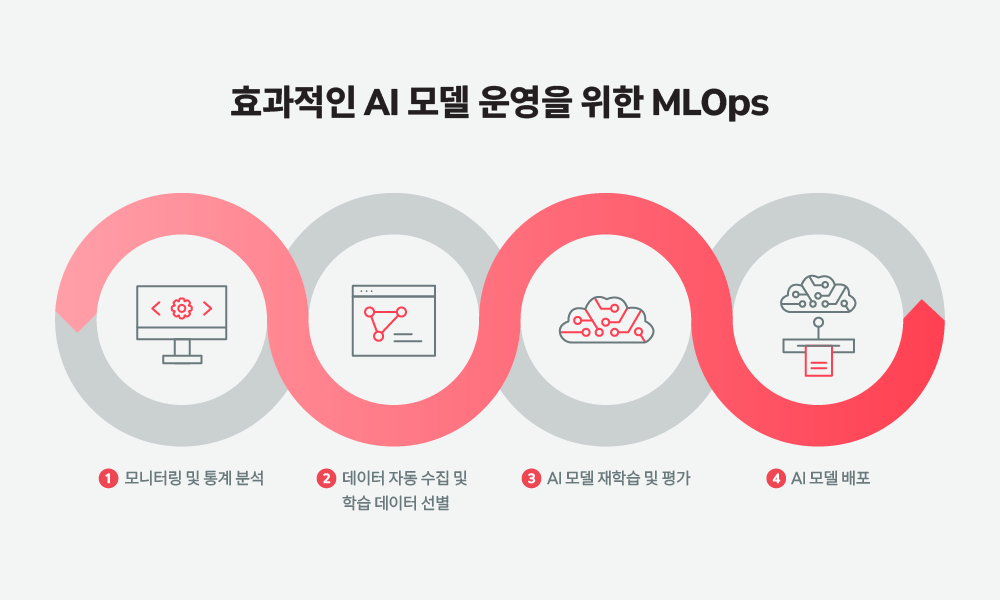

특히 딥러닝 기반 AOI를 도입했다면 다음 항목에 대한 별도 학습이 필요한 경우도 많습니다.
| 교육 항목 | 필요 이유 |
|---|---|
| AI 모델 학습 운영 | 공정마다 다른 불량 유형에 맞게 적용 가능 |
| 자동 라벨링 툴 사용법 | 데이터셋 제작 시간 단축 및 정확도 향상 |
| 결과 해석 및 조치 프로세스 | 불필요한 재작업 줄이고 실질 문제 파악 |
즉, ‘장비만 있으면 된다’는 생각은 금물이에요.
무리 없이 AOI를 현장화하려면 IT·생산·품질 파트 간 협업 체계부터 정리하는 게 우선입니다.
Final Words
PCB AOI 검사는 전자 기판 제조에서 결함을 신속하고 정확하게 식별하는 핵심 기술이에요. 고해상도 카메라와 이미지 분석 소프트웨어를 활용해 불량품을 줄이고, 품질 관리를 자동화하는 데 매우 효과적이었어요.
딥러닝 기술이 적용된 최신 시스템은 과거 대비 정밀성과 속도 모두에서 큰 진보를 이루었어요. 하지만 도입 전에는 비용과 인력 교육 같은 현실적인 부분도 꼭 점검해야 해요. 준비만 잘 되어 있다면 분명 장기적으로는 생산성과 수익성을 동시에 끌어올릴 수 있어요.
앞으로 PCB AOI 기술은 더 지능적으로 발전하며 제조 현장의 표준으로 자리잡을 거예요. 이 흐름에 맞춰 미리 대응한다면 더 큰 경쟁력을 갖출 수 있을 거예요.
시간 내어 읽어주셔서 감사드려요! 자동화 품질관리로 한 단계 성장하시길 응원합니다.
